Meetinstructie Luxaflex Scharnierende hordeur

U dient altijd de blijvende productmaat op te geven, door productie zal geen reductie toegepast worden.

Meten i.d.d.

Meet de kleinste hoogte- en breedtemaat. Bij een maatafwijking > 5 mm in het kozijn is het advies om o.d.d. te plaatsen of kozijnen op te vullen, zodat de verstekhoeken van het montageprofiel op elkaar aangesloten blijven.

Meten o.d.d.

Geef de buitenwerkse maat van het montageprofiel op.

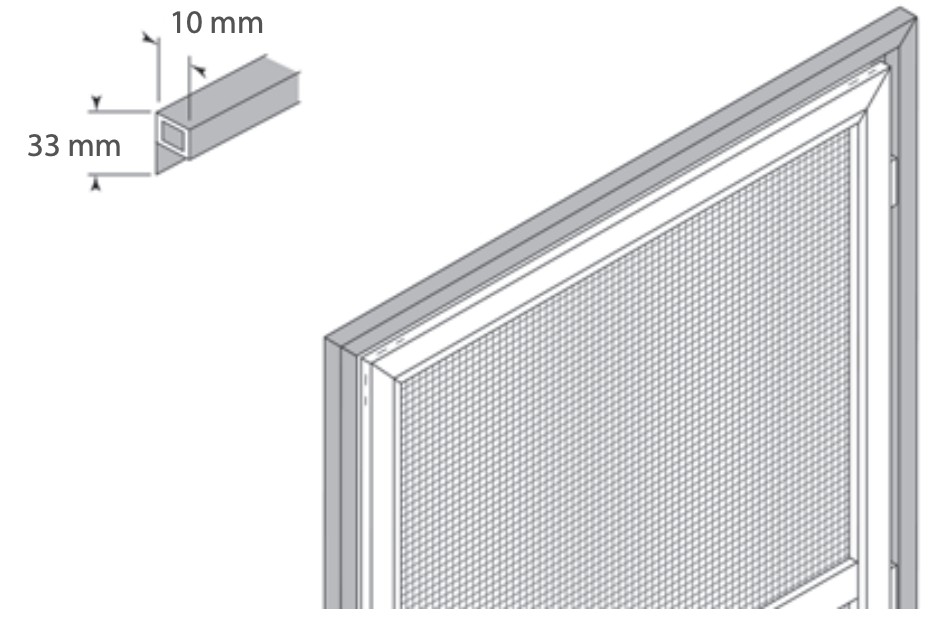

• De scharnierende hordeuren hebben altijd een montageprofiel voor een eenvoudige montage.
• De verzonken schroefgaten van het montageprofiel zitten op een standaard maatvoering van onder en boven en vervolgens in het midden van deze boorgaten een derde boorgat.
