Meetinstructie Luxaflex Inzetrolhor Smart Fit

Inmeten

Meet de kleinste dagopening in het kozijn.

Altijd dagmaat opgeven

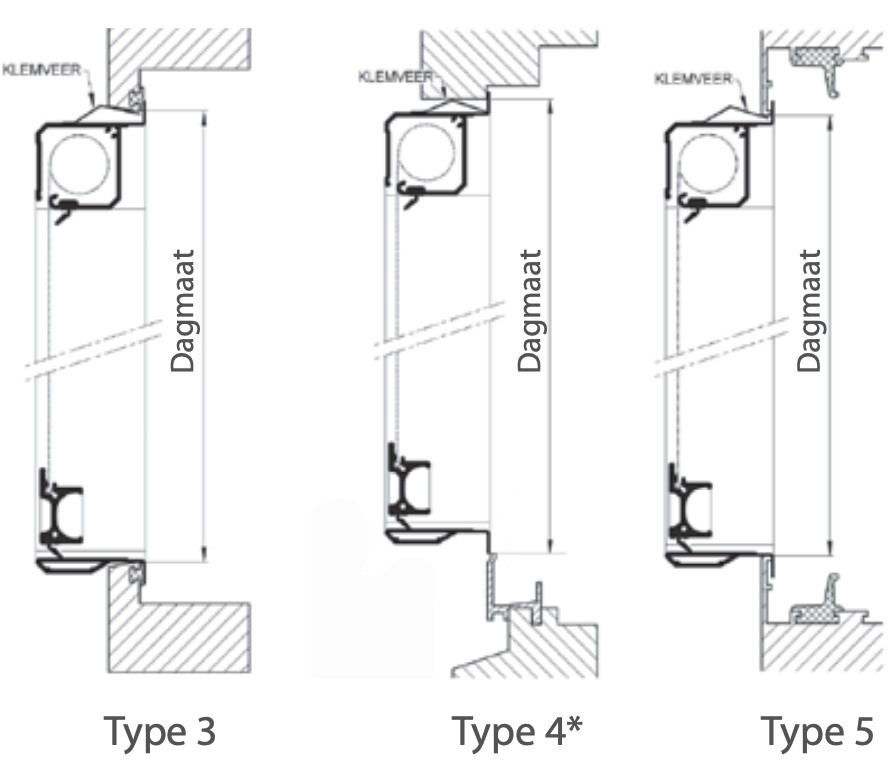

Productie hanteert de volgende reductiematen:
- Type 3: 3 mm in de breedte en 1 mm in de hoogte.
- Type 4: 3 mm in de breedte en 9 mm in de hoogte.
- Type 5: 3 mm in de breedte en 0 mm in de hoogte.

Type 3: Kunststof kozijn
Type 3: Houten kozijn (eventueel met een aluminium aanslag indien deze in lijn is met het houten kozijn. De aluminium aanslag is dan tussen de houten kozijnen geplaatst en de flens van de inzethor overlap alle zijkanten)
Type 4: Houten kozijn met aluminium aanslag, indien deze naar binnen springt in vergelijking tot het houten kozijn. De aluminium aanslag staat dan voor het houten kozijn en de flens aan de onderzijde rust op de aluminium aanslag
Type 5: Aluminium kozijn

Tekening type 4: flens van de hor staat op de dorpel omdat de aluminium aanslag naar binnen verspringt.

Het is niet mogelijk een inzethor te plaatsen in een kozijn dat is voorzien van een zogeheten ‘opgedikte vleugel’. Het raam zal dan niet gesloten kunnen worden.
Vanwege de uiterst dunne flens (slechts 0,8 mm), neemt de druk op het beslag van het kozijn bij sluiten niet of nauwelijks toe. Echter door een beperkte stelmogelijkheid van het raam, kan het zijn dat het raam minder goed of niet compleet sluit.
Het kan zijn dat het draaideel van het raam voorzien is van een lekdorpel/afwateringsneus of van een ventilatierooster. Hierdoor is het mogelijk dat het raam niet gesloten kan worden wanneer een inzetplisséhor geplaatst wordt. Een lekdorpel of een ventilatierooster mag maximaal 30 millimeter uitsteken bij een 43 mm profiel.
Zit er een rolluik aan de buitenkant of een ander uitsteeksel op je raam of kozijn, stuur dan een foto van het raam naar: klantenservice@solanowonen.nl
